Innovatieve testopstellingen Kiwa BDA verhogen veiligheid en betrouwbaarheid van dakconstructies

Met de introductie van een geheel nieuwe trektestopstelling voor PV-montagesystemen op platte en licht hellende daken, de Horatio (HORirizontal Apparatus for Tensile tests In Orthogonal directions) zet Kiwa BDA Testing een belangrijke stap in de verdere professionalisering van windweerstandstesten. Deze recent ontwikkelde testopstelling als variant op de voorheen genoemde dakpantester Spartacus (Solar Panel And Roof Tile Apparatus that Can determine Ultimate Strength), maakt het mogelijk om complete PV-montagesystemen realistischer en nauwkeuriger te testen op windbelasting volgens de MCS 012.

Kwaliteitsborging én kennisdeling

De ontwikkeling van deze testopstelling is direct voortgekomen uit specifieke klantvragen, de behoefte aan validering van nieuwe producten en de invoering van vernieuwde normen. Door deze nauwe koppeling met de praktijk worden de testopstellingen volledig op maat ontwikkeld door een ervaren team van specialisten onder leiding van Wilco van Dalen. Na een intensieve test- en validatiefase wordt de nieuwe testmachine niet alleen operationeel ingezet binnen Kiwa BDA Testing, maar kan deze ook worden gerepliceerd en beschikbaar gesteld aan andere partijen binnen de industrie. Zo draagt Kiwa BDA actief bij aan kennisdeling en kwaliteitsborging in de bouw- en energiesector.

Flexibele testopstelling

Op basis van de bestaande testopstelling die wordt gebruikt voor het bepalen van de windweerstand van bijvoorbeeld dakpannen en montagesystemen voor PV-modules is nu een nieuwe, flexibele testopstelling gebouwd. Deze is ontwikkeld voor het testen van vlakke of licht hellende constructies op het platte dak volgens de Britse norm ‘MCS 012, issue 3.0.:2023 - The Solar Mounting Standard’. ** Hierbij worden de montagesystemen inclusief PV-modules compleet getest, inclusief ballastsystemen met bijvoorbeeld betontegels.

Windbelastingsproef op vlakke daken

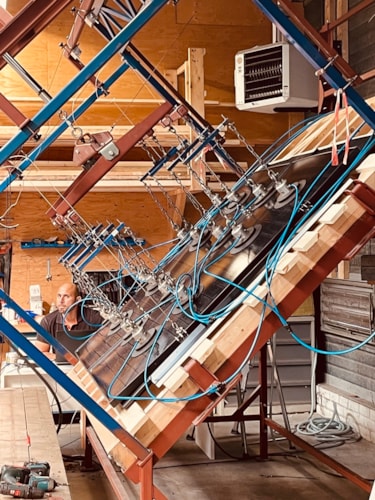

Bij het testen van montagesystemen op platte of licht hellende dakconstructies wordt de weerstand tegen windbelasting bepaald. Hiervoor worden complete zonnestroomsystemen in de testopstelling geplaatst en met behulp van pneumatische zuignappen gekoppeld aan een hydraulische krachtbank. Dit gecombineerde hydraulisch-pneumatische systeem simuleert realistische windkrachten door volgens een vast testprotocol, zoals vastgelegd in de MCS 012, afwisselende trekkrachten op het systeem uit te oefenen.

Om te controleren of een systeem voldoende stevig op het dak staat, is een zogenaamd windbelastingstest ontwikkeld waarbij in plat- (w.o het testen van lichtgewicht dakterrastegels) of licht hellende dakopstelling (PV-zonne-energiesystemen onder 0-20 graden) kan worden getest. Deze test is met name gericht op trekkrachten, omdat de zuigkracht die de wind op dit soort daken uitoefent de meest kritische is. De test wordt uitgevoerd tot bezwijken optreedt volgens één van de in de MCS 012 vermelde bezwijkmechanismen. Vervolgens kan de windweerstand van het betreffende systeem worden berekend.

Structurele kwaliteitsverbetering

De introductie van de nieuwe windbelastingstest door Kiwa BDA Testing markeert een belangrijke stap in het waarborgen van de veiligheid en betrouwbaarheid van dakgebonden systemen. Door innovatieve testopstellingen te combineren met actuele normeringen biedt Kiwa BDA de sector een praktijkgerichte en toekomstbestendige methode om uiteenlopende toepassingen te beproeven op hun weerstand tegen windbelasting. Dankzij de kruisbestuiving tussen technische disciplines en de nauwe aansluiting bij nationale en internationale normen, draagt deze ontwikkeling bij aan een structurele kwaliteitsverbetering in de bouw- en energiesector.

Naast deze windbelastingstest heeft Kiwa BDA Testing een heel scala aan beproevingsmethoden. Kijk voor meer informatie op: Laboratory Capabilities - Kiwa BDA Testing.

Normreferentie

MCS 012, issue 3.0.:2023 - The Solar Mounting Standard

Vanuit deze norm wordt vereist dat zowel complete zonne-installatiesystemen als individuele componenten worden getest en gecertificeerd volgens diverse normen en vereisten.

Onderdelen die getest worden:

• De weerstand tegen windopwaartse kracht,
• Zonnepanelen op de juiste manier op daken van gebouwen bevestigen,
• Brandveiligheid
• Langdurige weersbestendigheid,

De reikwijdte van de norm omvat:

• Producten die zonnepanelen boven het dak kunnen installeren
• Producten die zonnepanelen in het dak kunnen integreren
• Actieve zonneproducten die deel uitmaken van de dakbedekking bij dak-geïntegreerde installaties

Alle MCS-gecertificeerde installatiebedrijven in de UK dienen MCS 012-goedgekeurde producten te gebruiken. Bovendien zijn veel van de normvereisten ook van toepassing op bouwvoorschriften, wat een andere reden is om goedgekeurde producten te gebruiken. Vanaf 10 mei 2025 is de MCS 012 naleving in de UK verplicht.
